联系方式
标准集团（香港）有限公司
地址：上海市闵行区金都路4299号D幢1833号
电话：021-67801892
邮箱: info@standard-groups.com
传真: 13671843966 网址：http://www.njsycsy.com
地址：上海市闵行区金都路4299号D幢1833号
电话：021-67801892
邮箱: info@standard-groups.com
传真: 13671843966 网址：http://www.njsycsy.com
纱线细度对纯棉衬衫面料手感的影响
时间: 2020-07-06点击量：
衬衫是消费者需求量非常大的一种商品。纯棉衬衫是以天然棉纤维为原料，通过纺纱织造以及后整理制备而成的一类服装产品。由于棉纤维具有天然的柔软、吸湿、保暖以及透气等服用效果，同时切合了消费者返璞归真的消费理念，从而倍受市场青睐。消费者挑选纯棉衬衫时，除关注其颜色、款式、功能性外，还尤其关注衬衫手感。衬衫手感与其穿着舒适性存在密切相关性。消费者通过手与衬衫之间的物理接触，可对面料的服用相关指标进行综合评价，如柔软性与织物的弯曲性能相对应，凉感与织物的热传导性能相对应，弹性与织物的压缩回复性能相对应，摩擦阻力与织物表面平整度相对应等。
纱线的细度决定着纱线的诸多性质，是纱线质量的主要评价指标之一。只有严格控制纺纱过程中的工艺参数，才能制备条干均匀度好、棉结杂质少、毛羽少的细号纱线［1］。细号纱线织造的织物具有外观光泽度好、手感光滑柔软等优点，因而纱线细度细的衬衫其商品价值高，售价高，纱线细度成为衬衫面料品质的主要参考指标。对于常规纯棉衬衫产品中纱线细度对面料手感的影响尚没有相关研究报道。
为此，本文利用新型面料触感测试仪FTT（Fabric Touch Tester）对不同纱线细度的衬衫面料进行测试表征，分析和研究纱线细度对面料手感的影响。
2 试验

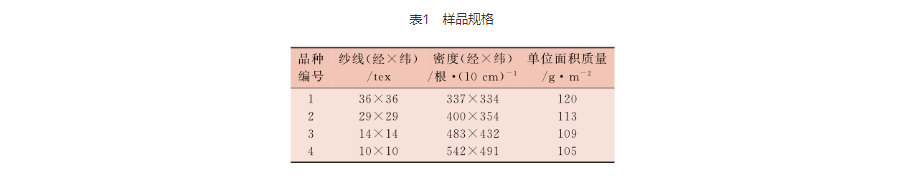

试验仪器:SDL Atlas FTT型织物触感测试仪。试验条件:温度（20±2）℃，相对湿度（65±4）%。试验样品均为常用的环锭纺纯棉衬衫面料，织物组织均为平纹，其他主要规格见表1。
试验过程与数据处理:将样品按照FTT测试的要求，在温度（20±2）℃、相对湿度（65±4）%的条件下平衡48 h，然后按照经纬向不同分别制备5条30 cm×30 cm的L形样品，样品宽度为10 cm，利用仪器软件进行数据采集和导出，测试获得经向5组数据，纬向5组数据［2］。利用IBM SPSS V20软件进行数据处理，并进行单因素方差分析，研究纱线细度对织物各项手感性能的影响。同时，通过柱状图可分析指标变化趋势；通过误差棒可分析指标的离散及变化情况。
3 结果与分析
3.1 试验结果和单项因子的方差分析

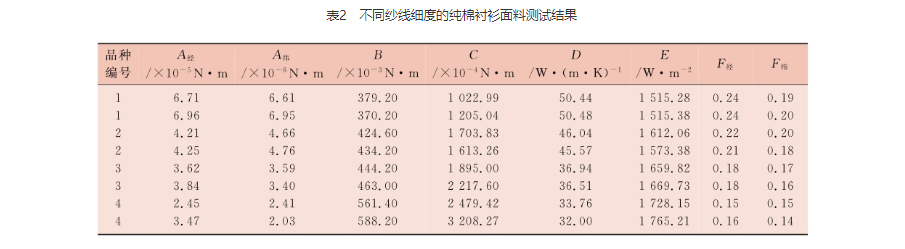

织物的手感与织物的多项性能有密切关系［3-4］。其中织物的弯曲强度与服装面料手感评价体系中织物的柔软度相对应。在手感测试过程中，织物的弯曲强度低则表示织物柔软感强，反之则表示织物手感刚硬，而经向弯曲强度A经和纬向弯曲强度A纬分别表示了织物在不同方向上的弯曲程度。织物的压缩强度B和回复强度C与手感评价体系中的压缩回弹性相对应，织物的压缩强度大，则表示织物难以变形，而织物的回复强度越大，则代表织物回弹能力越强。此外，织物热导率D与织物保暖性相对应，织物热导率越大，表示织物传递热的能力越强，而保温性能越差。织物的大热流E模拟了织物与手接触一段时间内热流的大值，表征了织物的接触凉感指标，即大热流越大，织物的瞬间接触凉感越强。织物的摩擦因数F表征了织物的表面平整度和粗糙度，织物摩擦因数越大，表示织物表面粗糙度越大，即织物表面平整度越低［5］。各品种的测试结果平均值见表2。

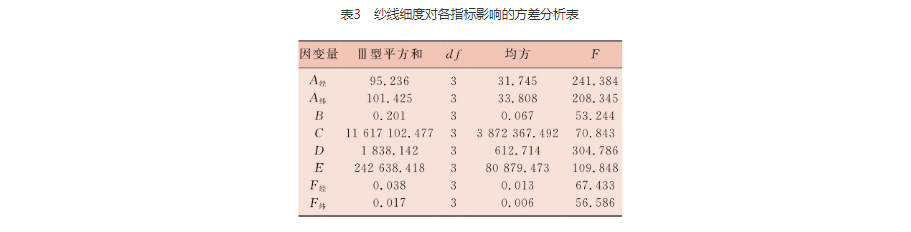

利用SPSS对测试结果进行统计处理，可以分析固定因子和因变量之间的关系［6-7］，利用显着性分析可以较清楚地了解固定因子对因变量的影响，当显着性＞0.05时，表示固定因子和因变量之间不存在显着性关系；反之，当显着性曑0.05时，表示固定因子和因变量之间存在明显的关系。以纱线细度为固定因子，以织物的经向弯曲强度、纬向弯曲强度、压缩强度、回复强度、热导率、大热流量、经向摩擦因数、纬向摩擦因数的测试值为因变量，利用SPSS进行单因素方差分析，结果见表3。其中显着性均为0。
从表3中可以看到，织物手感的各项指标与纱线的细度之间均存在显着性关系，即纱线的细度影响到面料的各项指标。
3.2 纱线细度对织物各项性能的影响
3.2.1 纱线细度对面料弯曲性能的影响

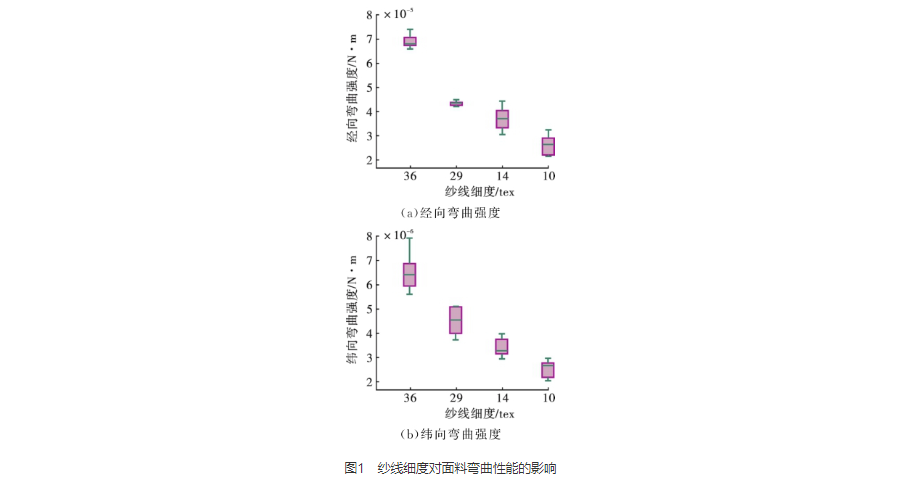

不同细度纱线织物的弯曲性能见图1。从图1中可以看到，随着纱线细度的减小，纯棉面料的经向和纬向弯曲强度呈现降低的趋势，说明了纱线细度细的纯棉衬衫面料更容易弯曲变形，手感柔软。
3.2.2 纱线细度对面料压缩性能的影响

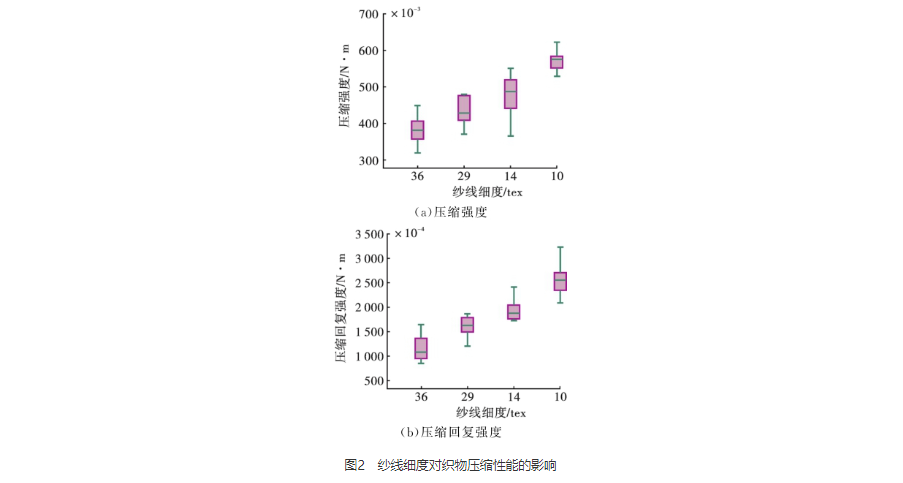

织物的压缩性能也是表征其服用性能的指标，织物的压缩及回复强度在一定程度上反应了织物弹性以及抗折皱性［8］。不同细度纱线面料的压缩性能见图2。从图2中可以看到，随着纱线细度的减小，织物的压缩及回复强度都呈现上升趋势。由于纱线细度越细，要求纱线的品质越高，且在纱线中纤维的集束长纤维相对越多，散纤维少，毛羽相对少，纱线中集中的纤维比例大，因而其制备的织物抗皱折和弹性性能较好。
3.2.3 纱线细度对面料导热性能的影响

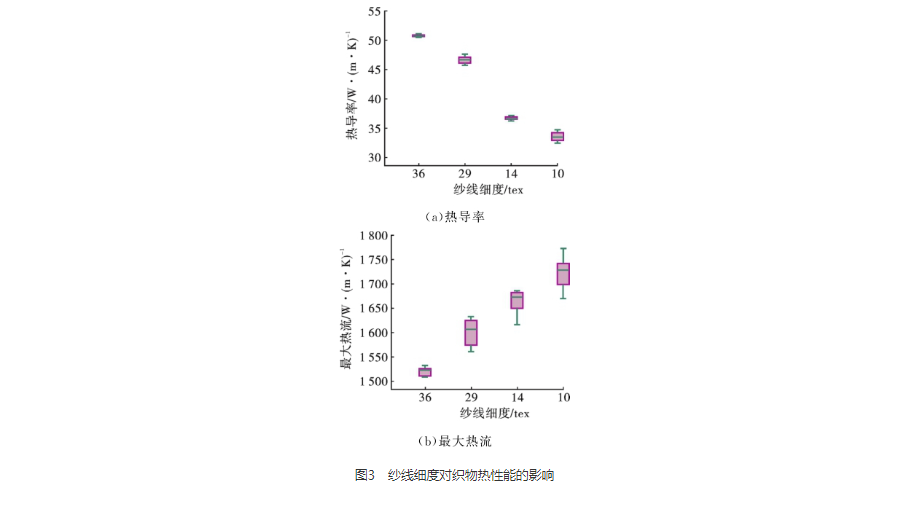

不同细度纱线面料的导热性能见图3。
从图3中可以看到，随着织物细度的减小，织物的保暖性能提高。随着织物纱线细度的减小，纤维排列整齐均匀，阻碍了热量的传递，因而保暖性提高。此外，由于细度的减小，纱线比表面积增大，热量在接触瞬间传递到织物表面的量越多，而其凉感度越高，这与实际接触过程中，纱线越细其接触凉感越明显的评价结果是一致的。
3.2.4 纱线细度对面料摩擦性能的影响

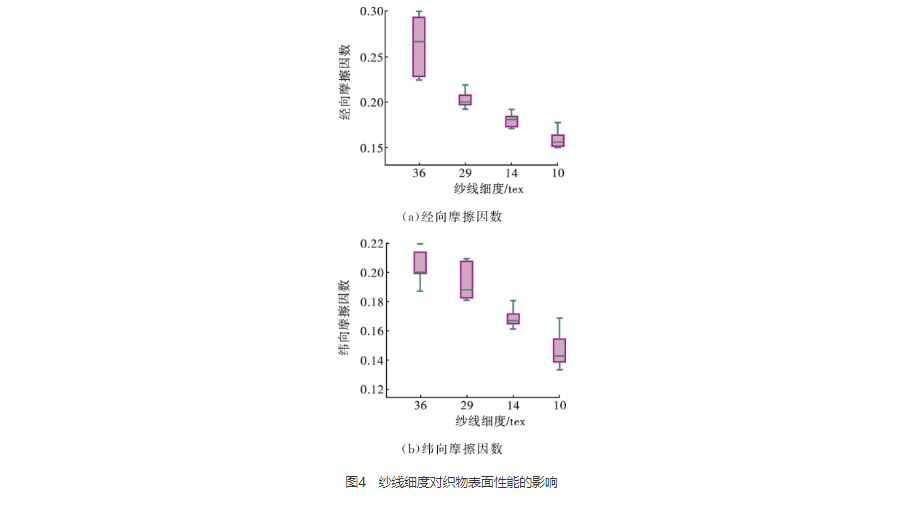

不同细度纱线面料的摩擦性能见图4。
从图4中可以看到，随着纱线细度的减小，织物经向和纬向摩擦因数都呈现下降趋势，这是由于随着纱线细度减小，纱线中杂质含量少，纤维排列整齐，织物表面平整度提高，从而使得织物在摩擦过程中受到的阻力小。
4 结论
综上所述，可得出以下结纶:随着纱线细度变细，纯棉衬衫面料的经向弯曲强度和纬向弯曲强度减小，表明面料柔软度增加；随着纱线细度变细，纯棉衬衫面料的压缩强度和回复强度增大，面料的抗折皱性能和弹性增强；随着纱线细度变细，纯棉衬衫面料的热导性减小，大热流值增大，表明织物的保暖性增强，面料的凉爽感增加；随着纱线细度变细，纯棉衬衫面料的表面摩擦因数减小，表明面料的表面平整度增加，光滑度增大，粗糙度降低。
