免费热线电话:021-64208466 | 24小时服务电话:136 7184 3966

  • 1
  • 2
  • 3
联系方式
标准集团(香港)有限公司
地址:上海市闵行区金都路4299号D幢1833号
电话:021-67801892
邮箱: info@standard-groups.com
传真: 13671843966
网址:http://www.njsycsy.com
当前位置: 网站首页 > 技术支持
棉织物抗紫外线整理
时间: 2019-07-22点击量:
二十世纪以来,随着碳氟系溶剂和氟里昂的大量使用,使地球大气层中臭氧层遭到严重的破坏,到达地球表面的紫外线不断增加,造成对人体健康的危害更令人担忧。紫外线是波长为180~400nm的电磁波,适量的紫外线辐射具有杀菌作用并能促进维生素D的合成,有利于人体健康,但在烈日持续照射下,人体皮肤会失去抵御能力,易发生灼伤,出现红斑或水疱,过量的紫外线照射还会诱发皮肤病,会导致皮肤癌、白内障,抑制人体免疫系统。因此,为了保护人体免遭过量紫外线的辐射,研究开发抗紫外线辐射的产品已迫在眉睫。纯棉织物及其混纺织物具有良好的吸湿性和柔软性,是人们青睐的夏季服装面料,但纯棉织物的抗紫外线性能在天然纤维及化学纤维中较差[1] ,对UV-A和UV-B波段的紫外线都有较高的透过率。所以,对棉织物和涤棉织物进行抗紫外线功能整理研究,对保护人类的健康具有重大意义。

二、抗紫外线整理剂的种类及整理原理
1、抗紫外线整理剂的整理原理
纺织品紫外线屏蔽整理的原理是是在纤维、纱线或织物上添加紫外线屏蔽剂,反射或有强烈选择性吸收紫外线,并能进行能量交换,以热量或其他无害低能辐射将能量释放或消耗。紫外线辐射到织物上,部分在表面被反射,部分被织物吸收,其余的则透过织物。一般情况下,紫外线的透过率+反射率+吸收率=100%。因此,提高织物对紫外线的吸收率和反射率就可以降低紫外线的透过率。
2、紫外线屏蔽剂的种类
①、无机类紫外线屏蔽剂
无机类紫外线屏蔽剂,又被称作紫外线反射剂,主要通过对入射紫外线反射或折射,而达到防紫外线的目的。它们没有光能的转化作用,只是利用陶瓷粉或金属氧化物等细粉或超细粉与纤维或织物结合,增加织物表面对紫外线的反射和散射作用,进而防止紫外线透过织物。
②、有机类紫外线屏蔽剂
有机类紫外线屏蔽剂,又称紫外线吸收剂,顾名思义这类物质能吸收紫外线,并将其转换为低能量的热能或波长较短的电磁波,从而达到防紫外线辐射的目的。目前纺织品上应用的有机类抗紫外线吸收剂主要有水杨酸酯类化合物、金属离子螯合物、  二苯甲酮类化合物、苯并三唑类化合物、反应型紫外线吸收剂等。

三、抗紫外线整理剂的筛选和制备
抗紫外线整理剂有两大类,即无机类和有机类整理剂,这两类整理剂各有其特点,如将这两类物质混合后处理织物,使它们对紫外线既具有反射和散射作用又具有吸收作用,从而极大的降低紫外线的透过率,获得高质量的抗紫外线辐射纺织品。基于这种分析,我们选用了纳米的陶瓷粉(主要成分为氧化锌)和有机类紫外线吸收剂混合复配得到整理剂UV-R。

四、实验材料与仪器
1、实验材料
①、助剂  抗紫外线整理剂UV-R(自制)、纳米氧化锌、粘合剂、交联剂、柔软剂、进口紫外线吸收剂
②、试样  纯棉规格:30×30×68×68×50平纹细布,32×32×130×70斜纹,40×40×133×72缎纹,T/C细纺布规格:45×45×110×76
③、仪器  紫外分光光度计、烘箱、均匀轧车、电动搅拌
2、测试方法
织物抗紫外线性能测试:按AS-NZS4399标准 [5]

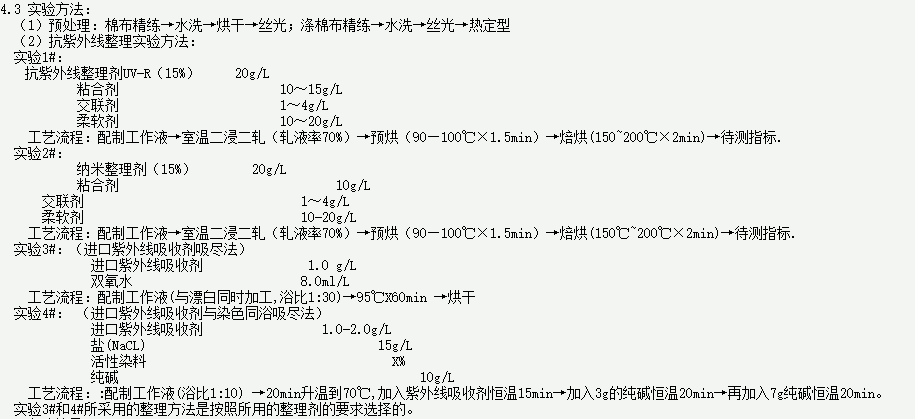

五、实验结果
1、紫外线整理剂UV-R中纳米与有机类紫外线吸收剂配比比例的选择
按照表1中抗紫外线整理剂UV-R中纳米与有机类紫外线吸收比例进行整理液的配置,采用实验1# 的工艺,对纯棉细布织物进行整理,紫外线透过率测试结果如表1。
抗紫外线整理剂中随着纳米材料所占质量百分含量增加,紫外线透过率逐渐降低,抗紫外线辐射性能渐增,当纳米材料所占质量百分含量过大时,抗紫外线辐射性能有所下降。终,选择纳米与有机类紫外线吸收剂比例为1:1。

2、不同织物整理前后的紫外线透过率
用纳米与有机类紫外线吸收剂1:1配置的抗紫外线整理剂UV-R,按实验1# 分别对纯棉平纹织物、斜纹织物和缎纹织物进行整理,其紫外线透过率如表2所示。经过整理后的织物紫外线透过率大大降低,未处理的织物紫外线透过率较高。

3、对比实验

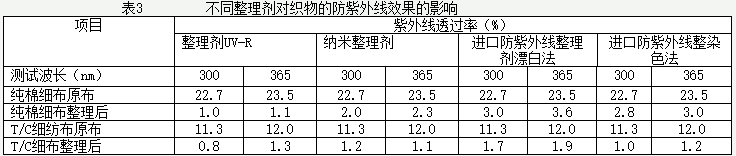

分别按照实验方案1#、2#、3#和4#对纯棉平纹细布和T/C平纹细布进行整理,测得的紫外线透过率如表3。
由表3可知纯棉和T/C在上述四个处方整理后都具有优良的防紫外线的性能,遮断率平均在95%~98%之间,新研制抗紫外线整理剂UV-R整理后的纯棉和T/C织物防紫外线效果佳。纯棉细布在波长300和365nm紫外线测试下,由原来的22.7%和23.5%分别下降到1.0%和1.1%;T/C细布的紫外线透过率则由11.3%和12.0%分别下降到0.8%和1.3%。

单独使用纳米整理剂能达到很好的防紫外线整理效果,纯棉织物的紫外线透过率可达2.3%,涤棉织物的紫外线透过率可达1.2%;复配有机紫外线吸收剂可提高防紫外线整理效果,并降低成本;进口的反应型防紫外线整理剂的效果比复合整理剂UV-R稍差,且成本高。
本成果研制的复合整理剂UV-R用于纯棉和T/C织物,通过纳米材料对紫外线的屏蔽和反射以及有机紫外线吸收剂的吸收作用赋予纺织品优良的防紫外线功能,可大大降低紫外线的透过率。

六、结论
用研制出了抗紫外线整理剂UV-R整理后的织物防具有优异的抗紫线性能,防晒指数均在40以上,而且本研究的工艺还可与其他功能性整理同浴进行。


版权所有:标准集团(香港)有限公司 COPYRIGHT @ 2015 ALL RIGHT RESERVE 地址:上海市闵行区金都路4299号D幢1833号
传真:13671843966 电话;021-67801892 邮箱:info@standard-groups.com ** 网站地图

友情链接: suga日晒机 来宝网 食品检测 百检网

工信部备案:沪ICP备09087680号-15
